Как проходит производство майнинг-контейнера: от расчёта проекта до запуска ASIC

Производство майнинг-контейнера начинается с расчета будущей нагрузки, а не с изготовления корпуса. Сначала определяют, какие ASIC будут установлены, сколько устройств нужно разместить, какую электрическую мощность они потребуют и сколько тепла придется отводить. На основании этих данных проектируют электрику, охлаждение, компоновку оборудования и автоматику. Затем изготавливают корпус, монтируют инженерные системы, проводят заводские испытания, доставляют контейнер на площадку и поэтапно запускают ASIC.

Для большинства проектов с воздушными ASIC оптимален контейнер, который изначально рассчитан под конкретное количество оборудования и максимальную рабочую нагрузку. Подход «сначала сделать контейнер, потом заполнить свободные места майнерами» рискован: физически ASIC могут поместиться, но электросеть или охлаждение не выдержат полной загрузки. Для Hydro-оборудования проектирование ведется отдельно, поскольку вместо большого воздушного потока требуется жидкостный контур и внешний отвод тепла.

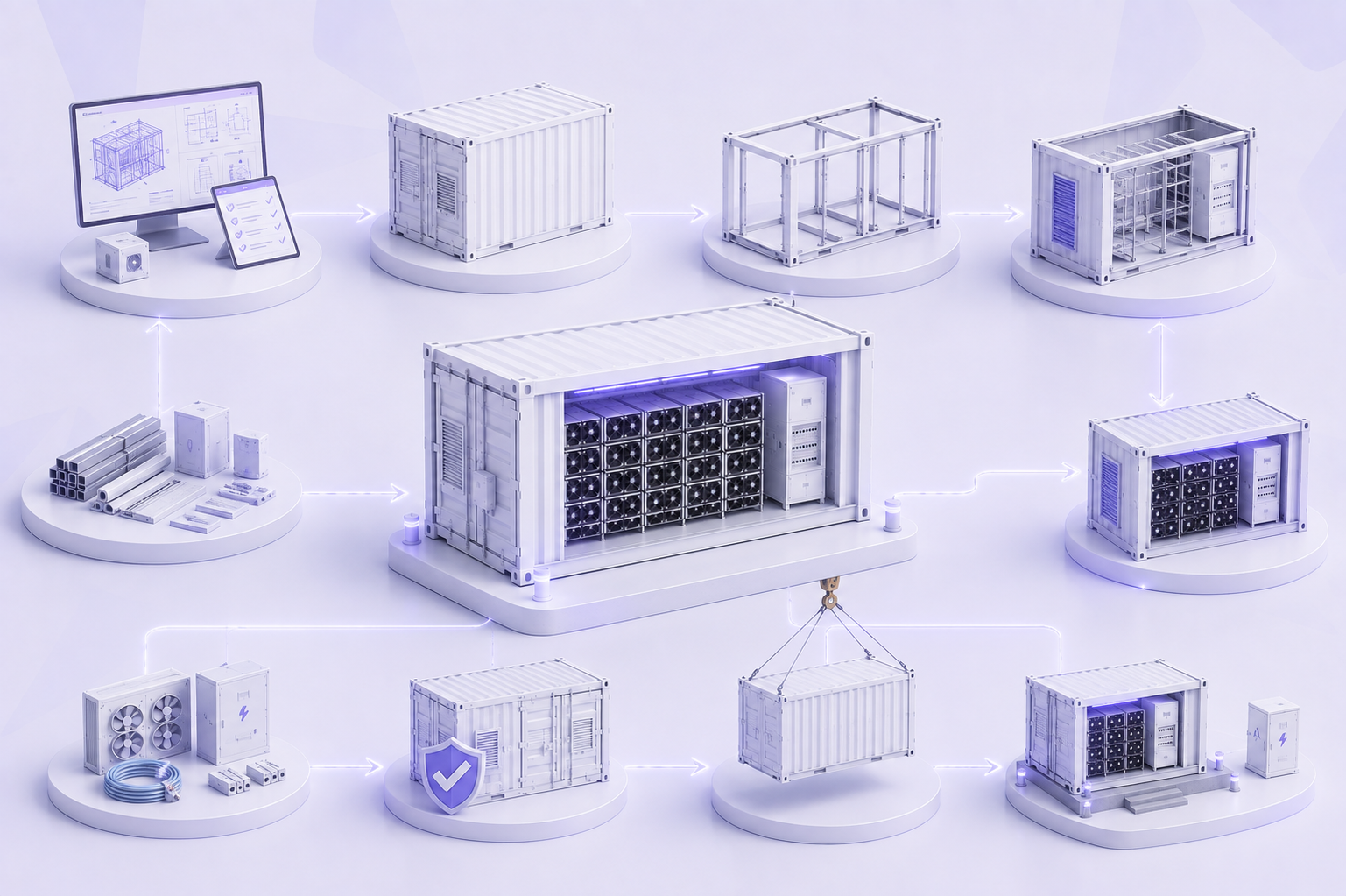

Полный производственный цикл обычно выглядит так:

1. Сбор исходных данных и подготовка технического задания.

2. Расчет электрической и тепловой нагрузки.

3. Проектирование силовой части, охлаждения и компоновки.

4. Изготовление корпуса и монтаж внутренних конструкций.

5. Установка электрики, охлаждения, автоматики и сети.

6. Заводские проверки и испытания под нагрузкой.

7. Доставка, подключение и вывод ASIC на проектную мощность.

Эта последовательность важна потому, что каждый следующий этап опирается на предыдущий: ошибку в расчете мощности или охлаждения намного дороже исправлять после изготовления и доставки контейнера.

Контейнеры Promminer — мобильные дата-центры собственного производства с готовой электрикой, вентиляцией и охлаждением для быстрого запуска и масштабирования промышленного майнинга.

1. Какие данные нужны до начала проектирования

Первый этап производства майнинг-контейнера — техническое задание. Его задача — зафиксировать будущую нагрузку и условия, в которых контейнер будет работать. Без этих данных невозможно корректно определить ни силовую часть, ни охлаждение, ни фактическую вместимость.

Количество ASIC нельзя рассчитывать только по свободному месту внутри корпуса. Ограничением обычно становятся доступная электрическая мощность и способность системы охлаждения отвести тепло от всей установленной нагрузки.

В техническом задании обычно фиксируют:

• модели и количество ASIC;

• суммарную расчетную мощность;

• доступные параметры электропитания на площадке;

• воздушное или жидкостное охлаждение;

• расчетный диапазон наружных температур;

• требования к удаленному мониторингу;

• ограничения по габаритам и транспортировке;

• необходимый резерв для расширения.

Если проект рассчитан, например, на воздушные Bitmain Antminer S21+, S21 PRO, S21 XP, S23, T21 или Whatsminer M60, M60S и M61, основным способом отвода тепла становится организованный воздушный поток.

Для Bitmain Antminer S21+ Hydro, S21e Hydro или Whatsminer M63S требуется другая инженерная схема: тепло от ASIC передается теплоносителю, поэтому в проект добавляются трубопроводы, насосное оборудование, теплообменники и внешний контур теплоотвода.

Практический результат первого этапа — зафиксированная конфигурация будущего контейнера: сколько ASIC он должен обслуживать, какую мощность потреблять и каким способом отводить тепло.

2. Как рассчитывают электрику, охлаждение и компоновку

После утверждения исходных данных начинается инженерный расчет. Электрика и охлаждение проектируются совместно, потому что увеличение количества ASIC одновременно повышает и электрическую, и тепловую нагрузку.

Силовую часть рассчитывают под максимальный рабочий режим контейнера. Проектировщики определяют вводную мощность, распределение нагрузки между группами оборудования, конфигурацию щитов, кабельных линий и коммутационных аппаратов. Задача — не только подать питание на ASIC, но и сделать так, чтобы отдельные группы оборудования можно было отключать и обслуживать независимо.

Для контейнера с воздушным охлаждением одновременно рассчитывается движение воздуха. Холодный поток должен поступать непосредственно к воздухозаборникам ASIC, проходить через оборудование и после нагрева удаляться наружу. Возврат горячего воздуха обратно на вход майнеров снижает эффективность всей системы даже при высокой производительности вентиляторов.

Поэтому при проектировании учитывают:

• площадь приточных проемов;

• сопротивление жалюзи и фильтрации;

• производительность вытяжной системы;

• разделение холодной и горячей зон;

• расположение ASIC относительно воздушного потока;

• возможность доступа к оборудованию для обслуживания.

Воздушный контейнер рассчитывают прежде всего по необходимому воздухообмену и исключению рециркуляции горячего воздуха. Hydro-контейнер — по параметрам жидкостного контура, расходу теплоносителя и возможностям внешнего отвода тепла.

Результатом инженерного расчета должна быть согласованная модель контейнера с определенной электрической нагрузкой, способом охлаждения, компоновкой ASIC и допустимым резервом по мощности.

3. Что происходит непосредственно на производстве

После завершения проектирования начинается физическое изготовление контейнера. На этом этапе расчетная схема превращается в готовую конструкцию с местами для ASIC, силового оборудования, вентиляции или жидкостного контура.

Сначала подготавливают сам корпус. В зависимости от проекта выполняют необходимые проемы под приток и вытяжку, устанавливают перегородки, усиливают отдельные участки конструкции и готовят точки крепления внутренних элементов. Затем монтируют стойки или полки для ASIC и формируют проходы для обслуживания.

После механической части начинается монтаж инженерных систем. Силовые шкафы устанавливают в предусмотренных проектом местах, прокладывают кабельные трассы и формируют линии питания отдельных групп ASIC. Здесь особенно важно сохранить рассчитанное распределение нагрузки: правильный проект может потерять преимущества, если при сборке несколько мощных групп фактически окажутся подключены неравномерно.

В контейнере с воздушным охлаждением следующим крупным этапом становится монтаж системы воздухообмена. Устанавливаются приточные элементы, вытяжные вентиляторы, перегородки между холодной и горячей зонами и другие элементы, предусмотренные проектом.

В Hydro-контейнере вместо основной вентиляционной инфраструктуры собирается жидкостный контур: трубопроводы, коллекторы, насосная часть, теплообменное оборудование и датчики.

Параллельно устанавливают системы, необходимые для контроля контейнера:

• датчики температуры;

• мониторинг электропитания;

• управление вентиляторами или насосами;

• сетевое оборудование;

• удаленный доступ;

• аварийную автоматику.

Автоматика нужна не для увеличения хешрейта, а для контроля инфраструктуры. Она позволяет увидеть повышение температуры, отказ части охлаждения или отклонение по электропитанию до того, как проблема затронет большое количество ASIC.

К концу производственного этапа контейнер должен представлять собой законченный инженерный модуль, в котором механическая конструкция, электрика, охлаждение и автоматика собраны по одной расчетной схеме.

4. Зачем контейнер испытывают до отправки

Готовность механической сборки еще не означает готовность контейнера к эксплуатации. Перед отгрузкой необходимо проверить, работает ли собранная система так, как было предусмотрено проектом.

Сначала проверяются электрические соединения, распределение питания, коммутационные аппараты, автоматика и системы мониторинга. После этого тестируется охлаждение. В воздушном контейнере важно убедиться, что поток действительно проходит через зоны размещения ASIC и горячий воздух не возвращается на вход.

Следующий этап — испытание под нагрузкой или в режиме, максимально приближенном к расчетному. Такой тест показывает не только работоспособность отдельных компонентов, но и поведение контейнера как единой системы.

До отгрузки желательно подтвердить пять параметров:

1. Силовая часть соответствует проектной нагрузке.

2. Охлаждение справляется с расчетным тепловыделением.

3. Температура распределяется без критических локальных зон.

4. Автоматика корректно регистрирует основные параметры и аварии.

5. Инженерное оборудование остается доступным для диагностики и обслуживания.

Особенно важны проверки при максимальной или близкой к максимальной нагрузке. Многие недостатки — например, нехватка воздухообмена или неравномерная загрузка электрических линий — практически не проявляются, пока контейнер работает только на части мощности.

Поэтому заводские испытания — это не формальная проверка перед отправкой, а подтверждение того, что расчеты и фактическая сборка соответствуют друг другу.

5. Как контейнер подключают и запускают на площадке

После заводских испытаний контейнер доставляют на подготовленную площадку. К этому моменту должны быть готовы внешнее электропитание, основание, сетевое подключение и условия для отвода тепла.

Для воздушного контейнера критично расположение относительно окружающих конструкций. Выход горячего воздуха не должен создавать условия, при которых нагретый поток снова попадает на приточную сторону контейнера. Даже правильно рассчитанная вентиляция теряет эффективность при внешней рециркуляции.

После подключения внешних коммуникаций начинается пусконаладка. ASIC лучше вводить в работу группами. Такой подход позволяет одновременно контролировать рост потребления, распределение нагрузки и температуру.

Последовательность запуска обычно следующая:

1. Запуск инженерной инфраструктуры.
Включают питание, охлаждение, автоматику и сеть без полной нагрузки от ASIC.

2. Подключение первой группы ASIC.
Проверяют электропитание, температуру и работу охлаждения.

3. Постепенное увеличение нагрузки.
В работу вводят следующие группы оборудования и отслеживают изменения параметров.

4. Выход на полную расчетную мощность.
Контейнер проверяют при фактической нагрузке, для которой он проектировался.

5. Настройка постоянного мониторинга.
Фиксируют рабочие режимы и проверяют передачу аварийных сигналов.

Именно пуск под полной нагрузкой окончательно показывает, соответствует ли реальная работа контейнера расчетной модели. Если отдельные зоны перегреваются или электрическая нагрузка распределяется не так, как было запроектировано, постоянную эксплуатацию начинают только после устранения причины.

Какие решения создают проблемы уже после запуска

Большинство серьезных проблем с майнинг-контейнером закладывается не на этапе эксплуатации, а еще во время расчета и производства.

Самая распространенная ошибка — определять вместимость контейнера количеством физических посадочных мест. Если корпус позволяет поставить больше ASIC, это не означает, что электрика и охлаждение способны обслуживать такую нагрузку.

Проблемы также возникают, если:

• электрическую систему и охлаждение рассчитывают независимо друг от друга;

• контейнер проектируют без учета максимальных наружных температур площадки;

• горячий и холодный воздушные потоки частично смешиваются;

• оборудование размещают слишком плотно и усложняют его обслуживание;

• резерв по электрической мощности предусматривают без соответствующего резерва охлаждения;

• Hydro-ASIC пытаются использовать в инфраструктуре, созданной только для воздушного охлаждения.

Эти недостатки трудно исправить настройками ASIC. Если ограничением стала сама инфраструктура, обычно приходится модернизировать вентиляцию, электрику или компоновку контейнера.

От технического задания до первого стабильного хешрейта

Производство майнинг-контейнера проходит через семь основных стадий: сбор исходных данных, расчет нагрузки, инженерное проектирование, изготовление корпуса, монтаж систем, заводские испытания и пусконаладку на площадке.

Для большинства контейнеров с воздушными ASIC ключевая задача — согласовать количество оборудования с доступной электрической мощностью и возможностью удалить все выделяемое тепло без рециркуляции горячего воздуха. Для Bitmain Antminer S21+ Hydro, S21e Hydro и Whatsminer M63S требуется отдельная инфраструктура с жидкостным контуром.

Качественный майнинг-контейнер — это не корпус с максимально возможным количеством ASIC, а рассчитанная инженерная система. Если электрика, охлаждение, компоновка и автоматика изначально проектировались под одну нагрузку и были проверены до запуска, контейнер может работать на своей расчетной мощности без необходимости компенсировать ошибки производства уже во время эксплуатации.
